Správná příprava podkladu je základem každého gabionového projektu. Bez pevného a vyrovnaného základu hrozí vychýlení konstrukce z osy, deformace plotu nebo postupné zřícení celé stavby. Ať už stavíte plot ze systému Praktik, Premium, gabionových sítí nebo opěrnou zeď z gabionových košů – podklad vyžaduje stejnou pozornost (ne-li větší) jako samotná montáž konstrukce.

V tomto článku se dozvíte, jak udělat podklad pod každý typ gabionové konstrukce – Praktik, Premium, gabionové koše / sítě.

Potřebujete poradit s podkladem nebo montáží? Jsme tu pro Vás Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974. Případně nám napište e-mail a my Vám poradíme.

Podklad pod gabionový plot Praktik

Systém Praktik využívá úzké gabionové sloupky, na které se uchytí 2D plotové panely. Celá stabilita konstrukce proto závisí na tom, jak dobře jsou sloupky ukotvené. Existují 2 způsoby montáže sloupků: 1) do betonu a 2) na plotny (na stávající betonový základ).

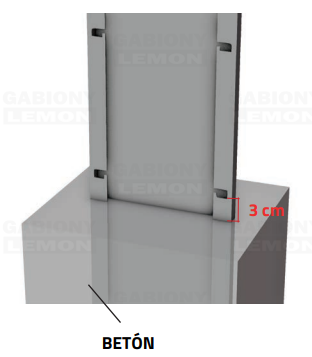

Varianta 1 – sloupky do betonu

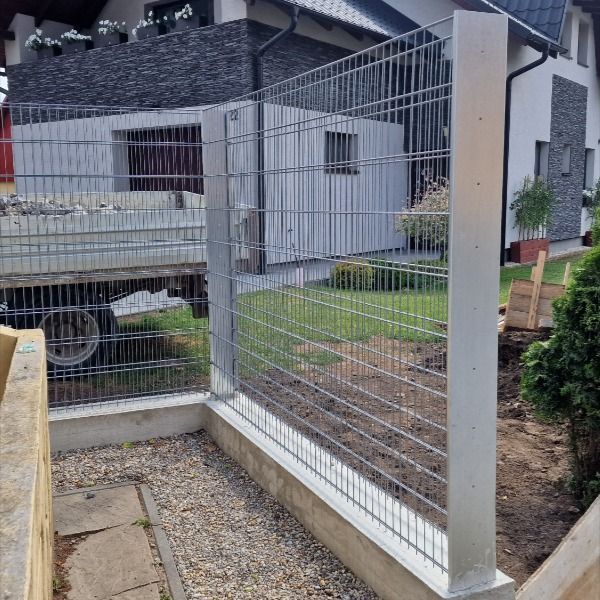

Varianta 1 – způsob A) železobetonová deska + zabetonované sloupky

Nejjistější způsob přípravy podkladu pod gabionový plot je zabetonování sloupků do země + železobetonová deska o výšce 20 cm po celé délce plotu.

• Jako první vykopeme jámy potřebné k osazení a zabetonování sloupků.

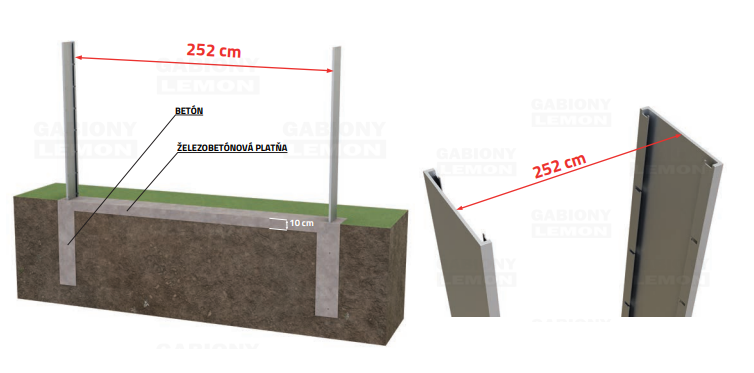

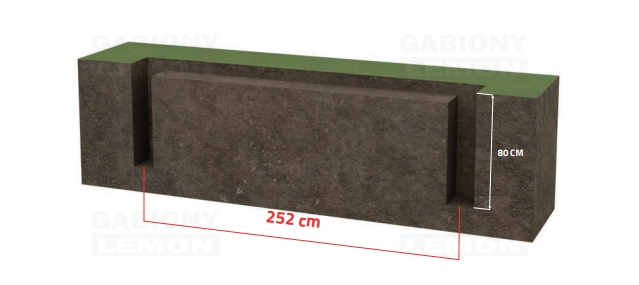

• Jámy vykopeme s rozestupem 252 cm (střed jámy). Hloubka výkopu musí být min. 60–80 cm, ideálně do nezámrzné hloubky. Na dno jam můžete dát vrstvu štěrku pro správnou drenáž.

• Když máme jámy vykopané, osadíme do nich sloupky s rozestupem 252 cm a přistoupíme k samotné betonáži.
• Použijeme polosuchý beton (hustší), ne řídký – aby nám sloupky v jamách stály a nepadaly. Sloupky si srovnáme pomocí vodováhy.

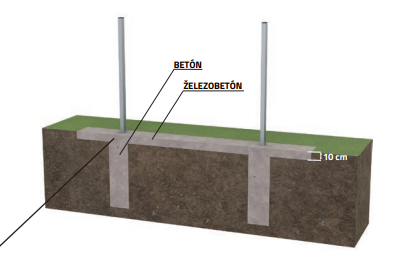

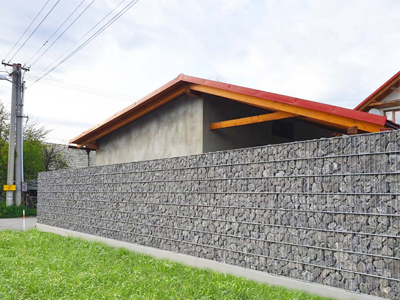

• Následně jámy spojíme betonovou deskou s minimální šířkou 25 cm a tloušťkou 10 cm, kterou vyztužíme ocelí. Tato deska nám bude tvořit pevný základ po celé délce plotu.

• Dokud beton nezatvrdl, přistoupíme k založení zadního plotového 2D panelu, čímž dosáhneme přesného požadovaného rozestupu mezi sloupky. Stejným postupem založíme i přední 2D panel, díky čemuž nám vznikne konečný tvar uzavřeného plotu.

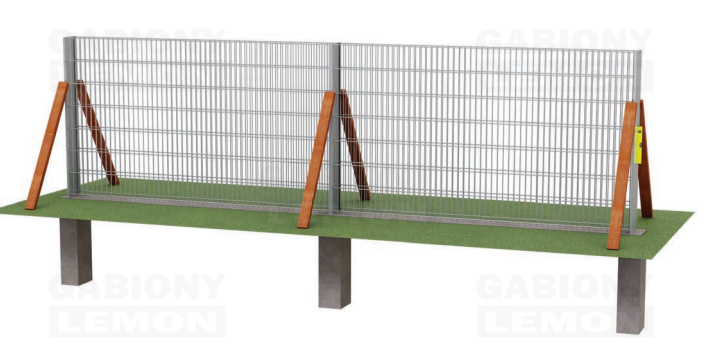

• V době tvrdnutí betonu (po osazení panelů) doporučujeme zafixovat každý sloupek pomocí dřevěných desek až do doby, kdy beton úplně zatvrdne.

Zbytek postupu montáže gabionového plotu Praktik najdete zde →

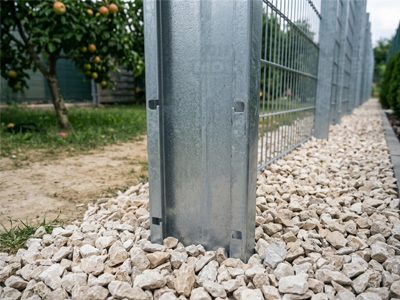

Varianta 1 – způsob B) štěrkové lože + zabetonované sloupky

Klienti, kteří chtějí ještě více ušetřit, volí jako podklad pod gabion zhutněné štěrkové lože + zabetonované sloupky v zemi. Tento způsob je ale nejvíce náchylný k případným odchylkám a nedokonalostem celkového vzhledu plotu, jelikož může dojít k „sednutí" podkladu.

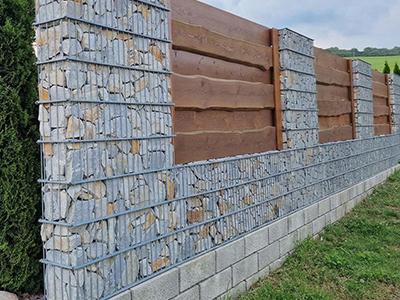

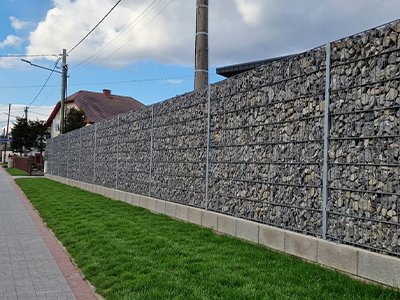

Chcete-li ušetřit čas, můžete sloupky do země zabetonovat za pomoci betonových tvárnic.

Návod na přípravu štěrkového lože najdete níže v části Podklad pod gabionové koše ↓

Zbytek postupu montáže gabionového plotu Praktik najdete zde →

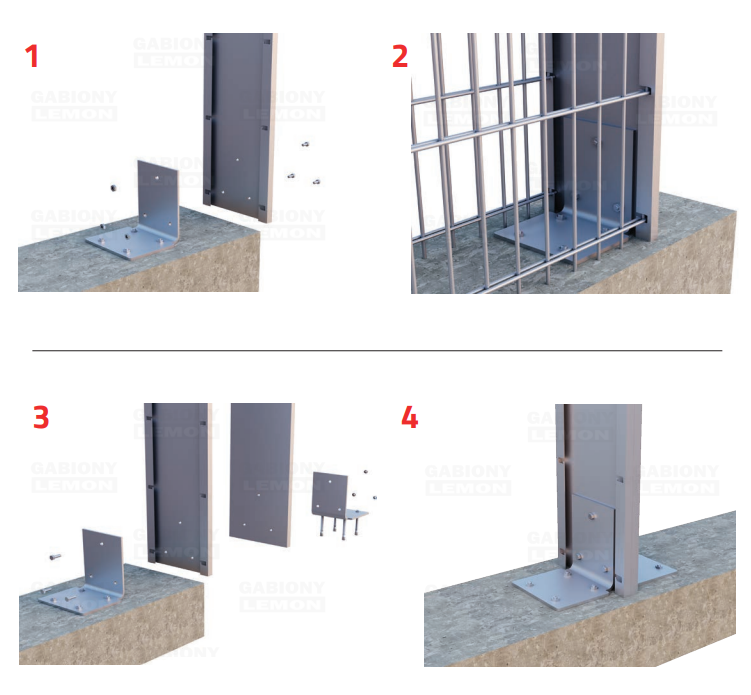

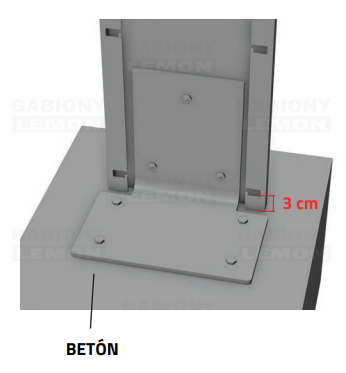

Varianta 2 – sloupky na plotnách

Pokud máte stávající betonový základ, použijte ocelové plotny, kterými připevníte gabionové sloupky k betonovému podkladu. Tuto variantu lze použít i v případě, že si chcete montáž usnadnit – vytvoříte klasický betonový podklad po celé délce plotu o šířce min. 25 cm, na který následně přimontujete sloupky za pomoci ploten a kotev.

• Pro výšku plotu do 140 cm postačí jedna plotna na dva spojené sloupky, ukotvená ocelovými kotvami (součást balení).
• Pro výšku 160 cm a více výhradně doporučujeme dvě plotny na dva spojené sloupky a výhradně chemické kotvy (nejsou součástí balení). Před použitím chemických kotev je nezbytné vyvrtané díry důkladně vyfoukat od prachu.

Zbytek postupu montáže gabionového plotu Praktik najdete zde →

V případě, že máte zájem o odborný návrh Vaší gabionové stavby (plotu / zdi / zídky) nebo o poradenství s montáží, kontaktujte nás telefonicky → Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974

Podklad pod gabionový plot Premium

Systém Premium se skládá ze samostatných panelůl uchycenými na jeklových sloupcích 6×4 cm. Rozestup sloupků je 150 cm.

Příprava terénu

Stejně jako u Praktiku platí, že podklad musí být dokonale srovnaný a zhutněný. Pod celou trasou plotu se doporučuje připravit souvislý železobetonový základ o tloušťce minimálně 10 cm, do kterého se sloupky buď přímo zabetonují, nebo ukotví přes plotny. Pokud chcete ušetřit, můžete podklad udělat podle varianty 1 – způsob B, C.

Varianta 1 – sloupky do betonu

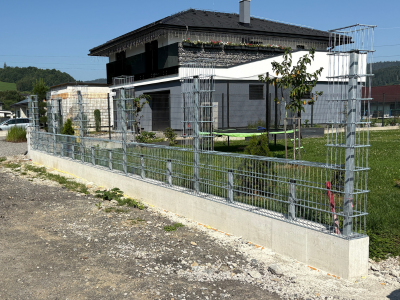

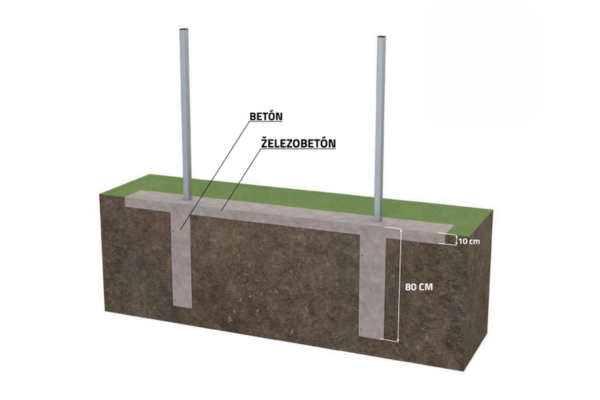

Způsob A) železobetonová deska + sloupky do betonu

1. Vykopejte jámy s rozestupem 150 cm (střed od středu), hloubka minimálně 60–80 cm. Sloupky 6×4 cm musí být v jamách správně otočeny – užší strana (4 cm) pohledová, širší (6 cm) kolmá na plot. Toto je důležitý detail, který ovlivňuje správné nasazení sloupkových úchytů. Na dno jam můžete dát vrstvu štěrku pro správnou drenáž.
2. Zalijte polosuchým (hustším) betonem a nechte zatvrdnout. Sloupky musí být zabetonovány vždy alespoň o 30 cm níže, než je vrchní okraj gabionového plotu – aby netrčely nad kamenem a daly se zakrýt výplní.

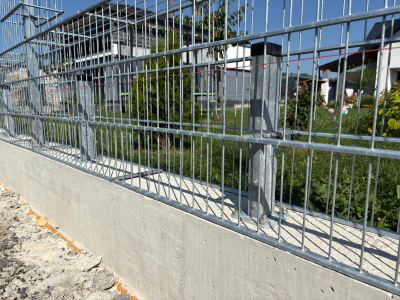

3. Následně jámy spojíme betonovou deskou (šířka plotu + 5 cm = šířka desky), kterou vyztužíme ocelí. Tato deska nám bude tvořit pevný základ po celé délce plotu.
4. Důležitý detail: na každý sloupek nasaďte plastový kryt. Ten plní v první řadě ochrannou funkci – zabraňuje zatékání dešťové vody do dutého sloupku, čímž předchází jeho roztržení mrazem a následnému vychýlení plotu.

Zbytek postupu montáže gabionového plotu Premium najdete zde →

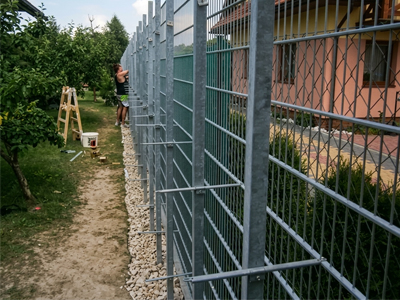

Způsob C) štěrkové lože + zabetonované sloupky

Klienti, kteří chtějí ještě více ušetřit, volí jako podklad pod gabion zhutněné štěrkové lože + zabetonované sloupky v zemi. Tento způsob je ale nejvíce náchylný k případným odchylkám a nedokonalostem celkového vzhledu plotu, jelikož může dojít k „sednutí" podkladu.

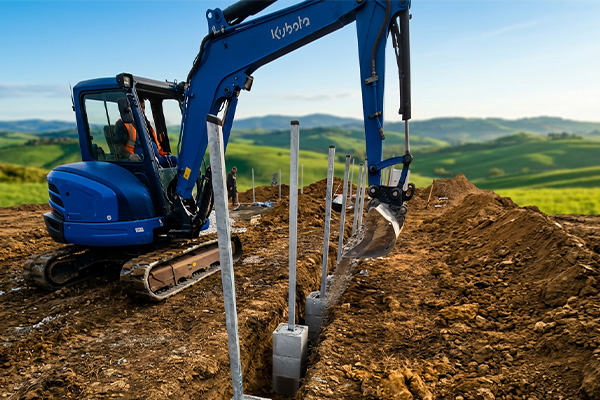

Chcete-li ušetřit čas, můžete sloupky do země zabetonovat za pomoci betonových tvárnic.

Návod na přípravu štěrkového lože najdete níže v části Podklad pod gabionové koše ↓

Zbytek postupu montáže gabionového plotu Premium najdete zde →

Varianta 2 – sloupky na plotnách

• Pro výšku do 160 cm postačí ocelové kotvy.
• Pro výšku 180–240 cm jsou nutné chemické kotvy. Stejně jako u gabionového systému Praktik – díry důkladně vyfoukejte před aplikací kotvy.

Zbytek postupu montáže gabionového plotu Premium najdete zde →

V případě, že máte zájem o odborný návrh Vaší gabionové stavby (plotu / zdi / zídky) nebo o poradenství s montáží, kontaktujte nás telefonicky → Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974.

Gabiony LEMON – příprava podkladu Premium

Gabiony LEMON – montáž Premium

Podklad pod gabionové koše

Upozornění: před montáží opěrných zdí a náročných gabionových konstrukcí vždy doporučujeme zkonzultovat montáž i návrh celého projektu gabionů s odborníky. Kontaktujte nás telefonicky → Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974.

Gabionové koše jsou samonosné konstrukce, které při poměru výšky a tloušťky menším nebo rovném (≤) 2 : 1 (příklad: 2 m výška, 1 m šířka) nevyžadují betonový základ ani sloupky – stačí kvalitní a pořádně zhutněné štěrkové lože. Avšak v případě stavby úzkého gabionového plotu z košů, kde je poměr obvykle výrazně větší (>) než 2 : 1 (příklad: 200 cm výška, 50 cm šířka = 4 : 1), je nutné použít sloupky a udělat buď podklad ze štěrkového lože + zabetonovat do země sloupky, nebo ukotvit sloupky za pomoci ploten a kotev k betonovému podkladu.

Návod na montáž gabionových košů a užitečné info najdete zde →

Podklad pod gabionovou opěrnou zeď / zídku (poměr ≤ 2 : 1)

Pokud poměr výška : tloušťka nepřesahuje 2 : 1 (například výška 1 m, tloušťka 0,5 m), betonový základ ani sloupky zpravidla nejsou potřeba. V takovém případě stačí kvalitně zhutněné štěrkové lože.

Technicky správně navržená gabionová opěrná zeď nevyžaduje betonový podklad, stačí jí kvalitní štěrkové lože a správný návrh konstrukce. Vše ale záleží na konkrétním projektu a v případě velkých zdí Vám vždy doporučujeme poradit se ohledně montáže s odborníky.

V případě, že máte zájem o odborný návrh Vaší gabionové stavby (plotu / zdi / zídky) nebo o poradenství s montáží, kontaktujte nás telefonicky → Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974.

Jak připravím štěrkové lože pod gabion?

Postup v krocích:

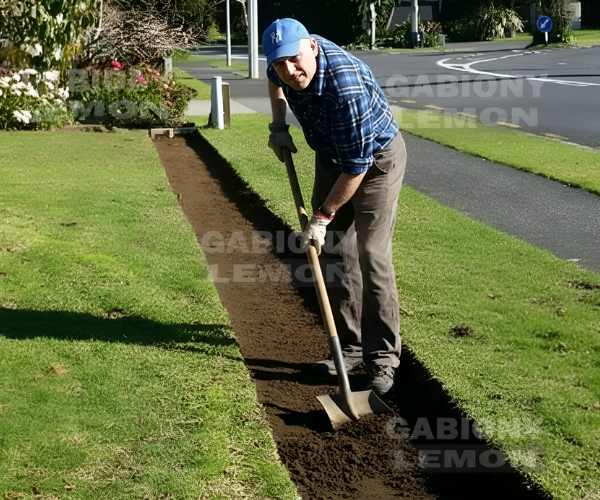

• Výkop: Na místě, kde bude gabion stát, bagrem vykopejte rýhu hlubokou 30–50 cm a odstraňte ornici (čím vyšší a těžší gabion, tím hlubší výkop – do výšky 1 m stačí 30 cm, nad 1 m klidně více).
• Začištění: Dno rýhy zbavte ostrých kamenů nebo kořenů, které by mohly textilii protrhnout.
• Položení geotextilie: Na holou zem na dno rýhy rozprostřete geotextilii (100–200). Pásy ukládejte s přesahem alespoň 20–30 cm. Textilii vytáhněte i po bocích rýhy nahoru.
• Zasypání štěrkem: Přímo na položenou geotextilii nasypte podkladový štěrk (frakce 0–32 mm / 16–32 mm). Textilie zabrání tomu, aby se štěrk zatlačil do měkké hlíny pod ním.

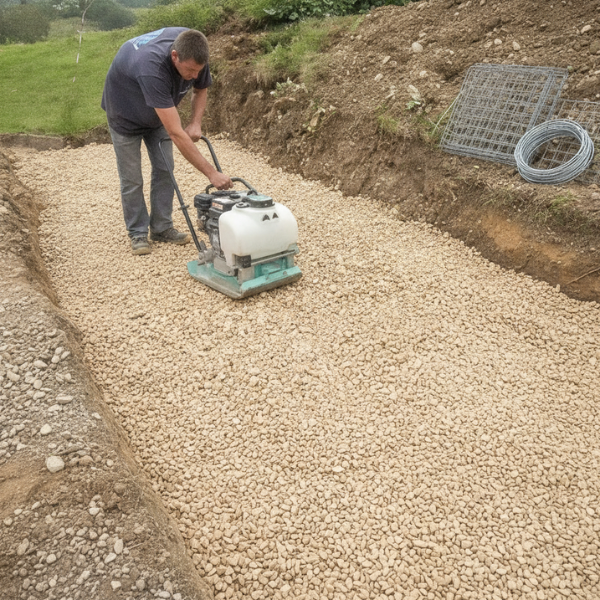

• Zhutnění: Štěrk důkladně zhutněte vibrační deskou a zarovnejte do roviny.

Pokud stavíte opěrnou zeď, nechte si na zadní straně rýhy (směrem ke svahu) dostatečnou rezervu geotextilie. Po uložení gabionových košů ji vytáhnete nahoru za zadní stěnu košů, kde bude později oddělovat sypanou zeminu od kamenů v gabionu.

Podklad pod gabionový plot z gabionových košů / sítí

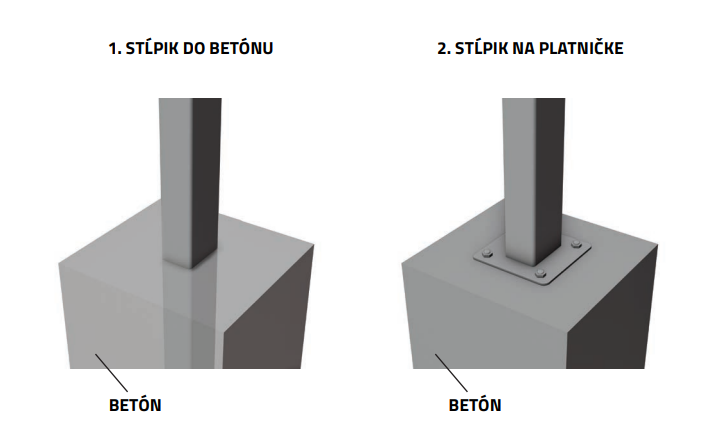

V tomto případě je nutné konstrukci zpevnit sloupky. Ty buď:

• zabetonujeme do země a následně jámy spojíme železobetonovou deskou po celé délce a šířce plotu,
• zabetonujeme do země a následně uděláme štěrkové lože,
• sloupky řádně ukotvíme k betonovému podkladu pomocí ploten a kotev.

A) Betonování sloupků do země

1. Vykopejte jámy s rozestupem 100 cm (střed od středu), hloubka minimálně 60–80 cm. Sloupky zabetonujte do země.
2. Zalijte polosuchým (hustším) betonem a nechte zatvrdnout. Sloupky musí být zabetonovány vždy alespoň o 30 cm níže, než je vrchní okraj gabionového plotu – aby netrčely nad kamenem a daly se zakrýt výplní.
3. Následně jámy spojíme betonovou deskou (šířka plotu + 5 cm = šířka desky), kterou vyztužíme ocelí. Tato deska nám bude tvořit pevný základ po celé délce plotu.
4. Důležitý detail: na každý sloupek nasaďte plastový kryt. Ten plní v první řadě ochrannou funkci – zabraňuje zatékání dešťové vody do dutého sloupku, čímž předchází jeho roztržení mrazem a následnému vychýlení plotu.

Chcete-li ušetřit čas, můžete sloupky do země zabetonovat za pomoci betonových tvárnic.

B) Montáž sloupků na betonový podklad + plotny

V případě, že nechcete sloupky betonovat do země, stačí udělat souvislý betonový podklad a na něj pomocí ploten a kotev zafixovat pozinkované plotové sloupky (například 6×4 cm). U vyšších plotů nad 160 cm doporučujeme používat výhradně chemické kotvy.

V případě, že máte zájem o odborný návrh Vaší gabionové stavby (plotu / zdi / zídky) nebo o poradenství s montáží, kontaktujte nás telefonicky → Po–Pá 8:00–16:00 na tel. čísle +420 723 090 974.

Užitečné odkazy:

• Montážní návod pro gabionový plot Praktik (montáž podkladu, konstrukce, kamene) →
• Montážní návod pro gabionový plot Premium (montáž podkladu, konstrukce, kamene) →
• Montážní návod pro gabionové koše (jak složit gabionový koš) →
• Montážní návod pro plot z gabionových košů (od A do Z) →
• Montážní návod pro opěrnou gabionovou zeď →
• Nejčastější chyby při montáži gabionů (20 užitečných rad) →
• Poradenství – Kámen do gabionů →
• Nabídka gabionů →

Často kladené otázky

Obecné otázky ohledně podkladu

Proč je příprava podkladu tak důležitá? Bez pevného a vyrovnaného základu hrozí vychýlení konstrukce z osy, deformace plotu nebo postupné zřícení celé stavby. Podklad si zaslouží stejnou pozornost jako samotná montáž konstrukce.

Musím vždy dělat betonový základ? Ne vždy. Gabionové koše s poměrem výška : tloušťka ≤ 2 : 1 nevyžadují beton – stačí kvalitní štěrkové lože. Ploty Praktik, Premium a koše s poměrem > 2 : 1 betonový základ vyžadují. Beton je vždy nejspolehlivějším řešením z hlediska dlouhé životnosti.

Mohu stavět gabion přímo na ornici? Ne. Ornice je měkká, nestabilní a časem „pracuje". Vždy je potřeba odkopat vrchní vrstvu půdy (cca 30–50 cm) a nahradit ji zhutněným štěrkem nebo makadamem, případně vytvořit betonový základ.

Jak hluboko musím kopat jámy pro sloupky? Minimálně 60–80 cm, ideálně do nezámrzné hloubky – 80 cm je jistota. Na dno jam doporučujeme nasypat vrstvu štěrku pro správnou drenáž.

Jaký beton mám použít při betonáži sloupků? Polosuchý (hustší) beton, ne řídký. Hustší beton zajistí, že sloupky zůstanou stát v jamách během tvrdnutí. Sloupky si průběžně kontrolujte vodováhou a v případě potřeby podepřete dřevěnými deskami.

Gabionový plot Praktik

Jaký je rozestup jam u systému Praktik? Jámy se kopou s rozestupem 252 cm od středu ke středu. Tento rozestup je nezbytné dodržet pro správné osazení panelů.

Jak vypadá betonová deska u systému Praktik? Jámy se po osazení sloupků spojí souvislou betonovou deskou s minimální šířkou 25 cm a tloušťkou 20 cm, vyztuženou ocelí. Tato deska tvoří pevný základ po celé délce plotu.

Kdy použiji plotny místo betonáže sloupků do země? Plotny jsou vhodné, pokud máte stávající betonový základ nebo chcete montáž zjednodušit:

• Do výšky 140 cm: jedna plotna na dva spojené sloupky, ocelové kotvy (součást balení).
• 160 cm a více: dvě plotny na dva spojené sloupky, povinně chemické kotvy (nejsou součástí balení). Vyvrtané díry před aplikací důkladně vyfoukejte od prachu.

Co dělat, dokud beton tvrdne? Doporučujeme zafixovat každý sloupek pomocí dřevěných desek až do úplného zatvrdnutí betonu. Ještě před zatvrdnutím je vhodné osadit zadní i přední 2D panel, čímž dosáhnete přesného rozestupu mezi sloupky.

Gabionový plot Premium

Jaký je rozestup sloupků u systému Premium? Sloupky se osazují s rozestupem 150 cm od středu ke středu. Jde o jeklové sloupky o rozměrech 6 × 4 cm.

Jak správně otočit sloupky 6 × 4 cm? Užší strana (4 cm) musí směřovat do směru pohledu (čelně k pozorovateli) a širší strana (6 cm) kolmo na plot. Správná orientace je nezbytná pro správné nasazení sloupkových úchytů panelů.

Proč je třeba na sloupky nasadit plastový kryt? Plastový kryt zabraňuje zatékání dešťové vody do dutého sloupku. Voda uvnitř by při mrazech mohla sloupek roztrhnout a způsobit vychýlení celého plotu.

Jak hluboko musí být sloupky zapuštěné v plotu? Vždy alespoň o 30 cm níže, než je vrchní okraj gabionového plotu. Tím se zajistí, že nebudou trčet nad kamenem a dají se zakrýt výplní.

Kdy jsou potřeba chemické kotvy u systému Premium?

• Do výšky 160 cm: postačí ocelové kotvy.
• Výška 180–240 cm: nutné chemické kotvy. Před aplikací vždy důkladně vyfoukejte vyvrtané díry od prachu.

Gabionové koše a opěrné zdi

Kdy gabionové koše nepotřebují betonový základ? Pokud je poměr výška : tloušťka ≤ 2 : 1 (např. výška 1 m, tloušťka 0,5 m). Koš je tehdy samonosný a stačí kvalitně připravené štěrkové lože.

Jak připravím štěrkové lože pod gabionové koše? Odkopejte ornicovou vrstvu (30–50 cm), nasypte štěrk nebo makadam, důkladně zhutněte vibrační deskou a zarovnejte do přesné roviny.

Kdy jsou u gabionových košů potřeba betonový základ a sloupky? Pokud je poměr výška : tloušťka > 2 : 1 (např. plot 180 cm vysoký a 30 cm tlustý = poměr 6 : 1).

Jaký je rozestup sloupků u gabionových košů? 100 cm od středu ke středu, hloubka jam minimálně 60–80 cm.

Stačí zabetonovat jen sloupky bez souvislé betonové desky a vytvořit štěrkové lože? Tato varianta je vhodná pouze pro nízké zídky a nízké ploty s poměrem vyšším než 2 : 1 (do 100 cm). U vyšších konstrukcí není dostačující a po čase hrozí deformace gabionů. Nejspolehlivějším řešením pro ploty z gabionových košů zůstává vždy souvislý betonový základ.
